ZT-1/ZT-2/ZT-3轉子振動試驗臺
首頁 / 測振儀/轉子試驗臺 / 轉子振動試驗臺 最后編輯時間：2025-02-03
1、概述

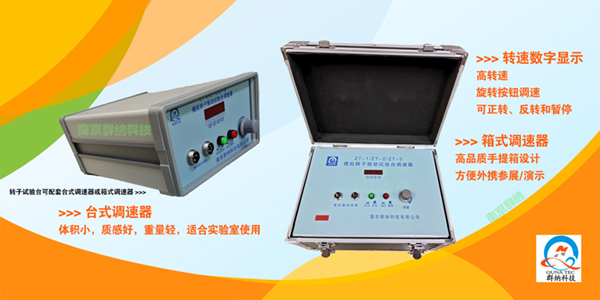

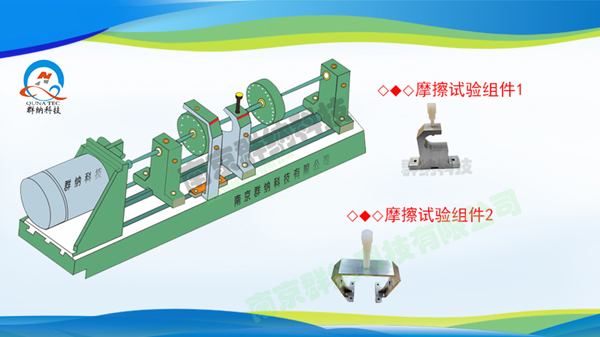

ZT-1/ZT-2/ZT-3轉子振動模擬試驗臺是一種用來模擬旋轉機械振動的試驗裝置。主要用于實驗室模擬撓性轉子軸系的強迫振動和自激振動特性。它能有效地再現大型旋轉機械所產生的多種振動現象。通過不同的裝備組合，改變轉子轉速、軸系剛度、質量不平衡、軸承的摩擦或沖擊條件以及聯軸節的型式來模擬機器的運行狀態，由配置的檢測儀表來觀察和記錄其振動特性。因此，ZT-1/ZT-2/ZT-3轉子振動模擬試驗臺為專門從事振動測試、振動研究的高等院校有關實驗室提供了有效而方便的實驗手段。
2、主要技術指標

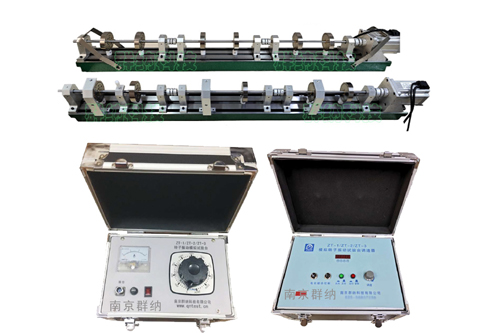

試驗臺臺體：

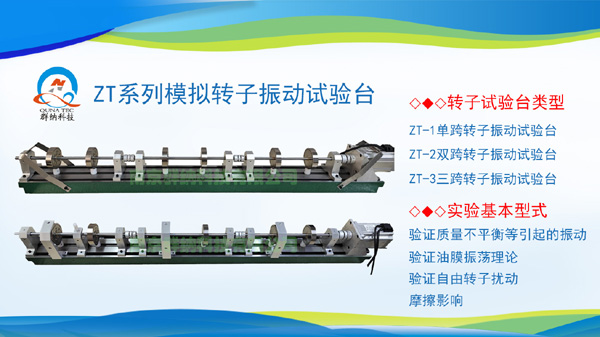

ZT-1（單跨轉子振動試驗臺）： 780×108×145mm(長×寬×高），重量20kg
ZT-2（雙跨轉子振動試驗臺）： 1200×108×145mm(長×寬×高），重量43kg
ZT-3（三跨轉子振動試驗臺）： 1200×108×145mm(長×寬×高），重量45kg
3．轉軸、聯軸節
轉軸直徑為Ф9.5mm，最大撓曲不超過0.03mm，沿軸的軸向任何部位均可選作試驗中的支承點。聯軸節有剛性聯軸節和半撓性聯軸節供選用。
ZT-1（單跨轉子振動試驗臺）：配Ф10mm 500mm長軸 1根.
ZT-2（雙跨轉子振動試驗臺）:配Ф10mm320mm短軸2根，另配專用于做油膜振蕩實驗的500mm長軸一根。
ZT-3（三跨轉子振動試驗臺）：配Ф10mm320mm短軸 3根，另配專用于做油膜振蕩實驗的500mm長軸一根。
4．轉子、平衡螺釘
ZT-1（單跨轉子振動試驗臺）配有2只轉子
ZT-2（雙跨轉子振動試驗臺配有4只轉子
ZT-3（三跨轉子振動試驗臺）配有6只轉子

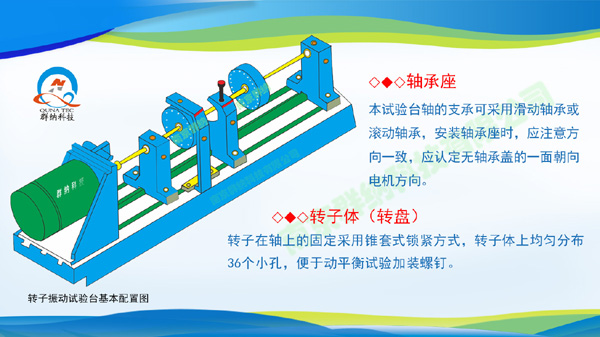

轉子上有凹槽，可在輪盤任意位置安裝平衡螺釘，以便做平衡試驗。
5、選配件（用戶自選或我公司推薦，也可不選）
5.1 電渦流傳感器： QN-31系列電渦流傳感器/QN-98系列電渦流傳感器/SE-91系列電渦流傳感器
5.2磁電式速度傳感器：MT系列振動速度傳感器/ QN-95系列振動速度傳感器
5.3加速度傳感器： QN-9500加速度傳感器/ QN-9500A加速度傳感器
5.4 光電轉速傳感器：QN-30光電傳感器/ 美國monarch ROS光電傳感器
6．傳感器安裝及選配（可選配或不配）
光電傳感器：配有光電傳感器安裝支架，軸端貼反光帶，可用于測鍵相（標配）。如需用電渦流傳感器測鍵相，需另外訂制配件（選配）。
速度傳感器、加速度傳感器：測絕對振動（瓦振）時將安裝于試驗臺的軸承座上，或用磁座固定在臺體基座上（磁座選配件）
電渦流傳感器：測相對振動（軸振）時將電渦流傳感器安裝于渦流傳感器支架。
