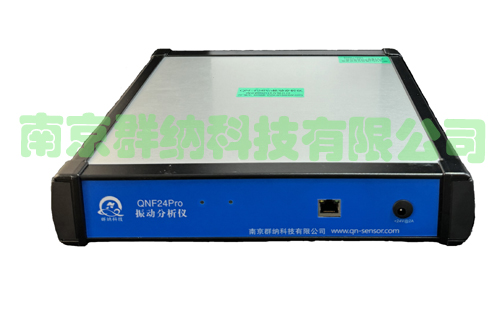

QNF24Pro 16通道24通道振動分析儀
首頁 / 動平衡振動分析儀 / 動平衡振動分析儀 最后編輯時間：2024-10-27
1、概述
QNF24Pro振動分析儀系統由數據采集器和計算機（筆記本或臺式機）構成，通道數據并行同步采集,用于測量、分析和診斷工業領域中的大型旋轉設備：如汽輪發電機組、水輪發電機組、壓縮機組、燃?xì)廨啓C(jī)、風機和水泵等設備在升降速（啟停狀態）和正常運轉情況下振動數據的采集、振動情況的在線監測。該系統功能強大，配置靈活，用戶界面友好，操作簡單方便，可作為振動運行人員振動監測，振動故障診斷、動平衡的有效工具。
二、組成及技術指標
1.信號輸入：24路振動信號可配接磁電式速度傳感器或電渦流傳感器；1路鍵相信號配接光電轉速傳感器電渦流位移傳感器
2．測量范圍：轉速范圍：30～10000轉/分
振幅范圍：位移：0～1000μm（P-P）
速度：0～100.0mm/s（P-P/RMS）
相位：0～360°
3．頻率響應：5Hz～1000Hz
4．測量精度：
A/D采樣分辨率：16位，誤差<0.1%
采樣頻率：16-24通道同時采樣，24～40通道同時采樣，最高采樣頻率：50KHz
FFT頻率分析：1024點
轉速：30～10000轉/分，誤差<±1轉/分
5. 系統顯示：計算機屏幕，畫面刷新：≈1s
6．通訊接口：網絡接口
7．工作電源：AC220V/50Hz ±10%，＜50W
8.儀器尺寸：
16-24通道儀器主機尺寸：278(長) ×278(寬)×110(高) mm
24-40通道儀器主機尺寸：378(長) ×278(寬)×100(高) mm

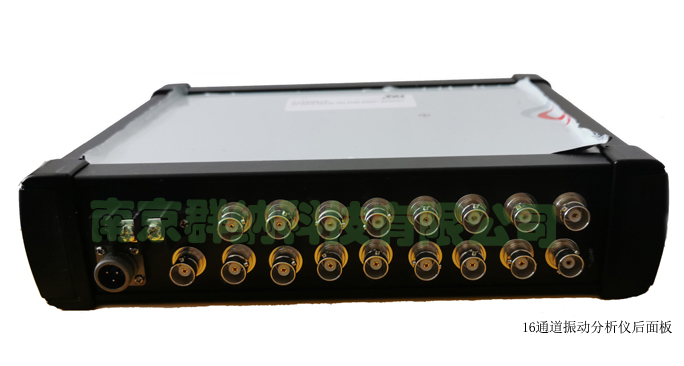

16通道主機：

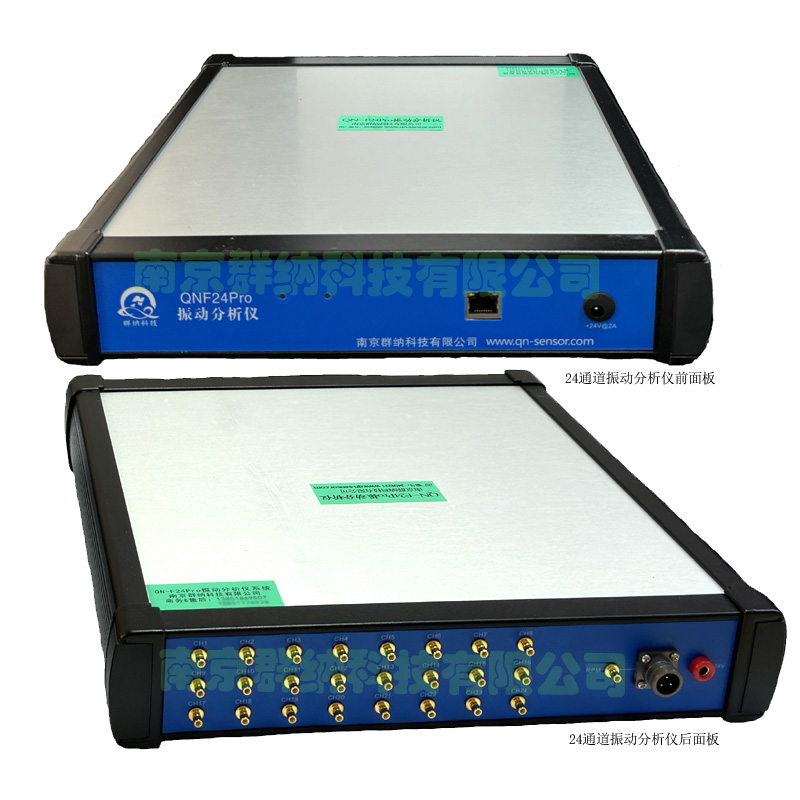

24通道主機：
