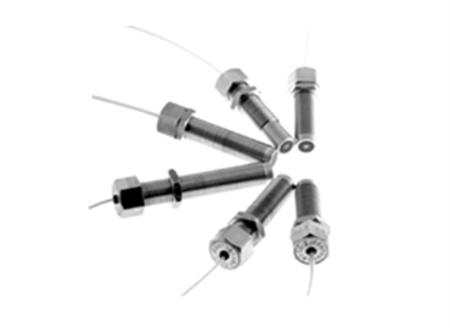

CS-2轉速傳感器
首頁 / 無錫河埒傳感器 / 傳感器 最后編輯時間：2021-05-27
1、概述
CS-2轉速傳感器采用有源結構，廣泛用于轉速閉環控制系統及轉速測量系統。與CS-1無源結構相比，它的輸出信號幅值不隨轉速改變而改變，因此測量精度較高，抗干擾性能強。
2、用途
適用于低轉速旋轉類機械的軸轉速監測和保護。
3、技術參數
n 供電電壓：DC 5V 。
n 齒輪材料：齒輪采用導磁率強的金屬材料。
n 輸出信號：高電壓不小于4.5V，低電平不大于0.7V 。
n 下限頻率：4Hz 。
n 絕緣電阻：傳感器在試驗電壓為500V時，絕緣電阻不小于500MΩ。
n 工作溫度：-20～80℃。
n 執行標準：參照JB/T 7814-1995 。
4、外形及安裝尺寸

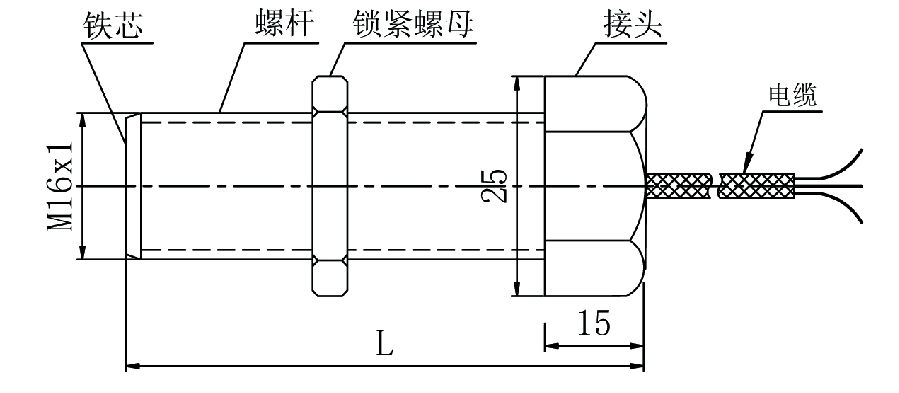

CS-2轉速傳感器外形尺寸示意圖
5、訂貨代號：CS-2-A□□□-B□□
傳感器長度選擇(L)：A□□□（直接填寫傳感器長度，單位為mm，默認為90mm）
電纜長度選擇：B□□(直接填寫電纜長度，單位為m，默認為2m)
標示*為出廠默認值，如有特殊要求，請?jiān)谟嗀洉r(shí)說明。
綜合舉例：訂貨代號為“CS-2 -090-03的產品是指長度為90mm、電纜長度為3m的CS-2轉速傳感器。
