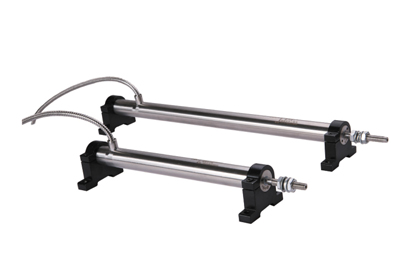

HTD型位移傳感器
首頁 / 無錫厚德自動化儀表 / 傳感器 最后編輯時間：2021-06-01
無錫厚德自動化儀表公司生產的HTD型位移傳感器結構簡單，工作可靠，使用維護方便，壽命長，線性度好，重復精度高。且測量范圍寬，時間常數小，動態響應快。
HTD型位移傳感器是利用差動變壓器原理將直線移動的機械量轉變?yōu)殡娏?，從而進行位移自動監測和控制。因此在工業生產、國防工程和科研院所等諸方面獲得了廣泛的應用。
型號規格 | 行程 (mm | 靈敏度 (mV/v/mm) | 傳感器長度(L)mm | F |
HTD-100-3 | 0～100 | 2.8 | 216 | 33.5 |
HTD-150-3 | 0～150 | 2.0 | 262 | 33.5 |
HTD-200-3 | 0～200 | 1.5 | 312 | 33.5 |
HTD-250-3 | 0～250 | 1.2 | 363 | 33.5 |
HTD-300-3 | 0～300 | 0.7 | 473 | 33.5 |
注：當激勵電壓為10Vrms，激勵頻率為1.3KHz下測得的靈敏度值。
型號規格 | 行程 (mm) | 靈敏度 (mV/v/mm) | 傳感器長度(L)mm | F | |
單向 | 雙向 | ||||
HTD-100-6 | 0～100 | ±50 | 14 | 207 | 45 |
HTD-150-6 | 0～150 | ±75 | 10 | 308 | 45 |
HTD-200-6 | 0～200 | ±100 | 7.5 | 405 | 55 |
HTD-250-6 | 0～250 | ±125 | 6.5 | 500 | 55 |
HTD-300-6 | 0～300 | ±150 | 5.5 | 600 | 55 |
注：初級阻抗<500Ω，當初級激勵電壓為3Vrms，激勵頻率為2.5KHz下測得的靈敏度值
HTD型位移傳感器
訂貨代號
HTD-□□□-□
HTD型位移傳感器選型說明
量程范圍□□□：
100—0～100 mm；
150—0～150 mm；
200—0～200 mm；
250—0～250 mm；
300—0～300 mm
線制選擇□：
3—3線制； 6—6線制
無特殊要求，廠家按*項生產；如有特殊要求，請與我公司協商 。
