HZD-L-XD型數顯振動監控儀
首頁 / 無錫厚德自動化儀表 / 監控儀表 最后編輯時間：2023-03-08
HZD-L-XD型數顯振動監控儀與HD-ST系列振動速度傳感器配套使用，可用來測量軸承座，機殼或者結構的振動速度。
旋轉機械的振動問題，大多數都發生在轉子上，例如不平衡，不對中，摩擦等。而對于有些機械，軸振動的大部分被傳到軸承座上，在這種情況下，測量軸承殼的振動，對于機械的綜合工況，可以提供有意義的信息。

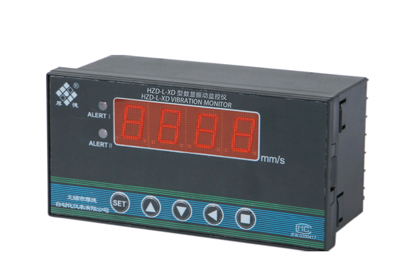

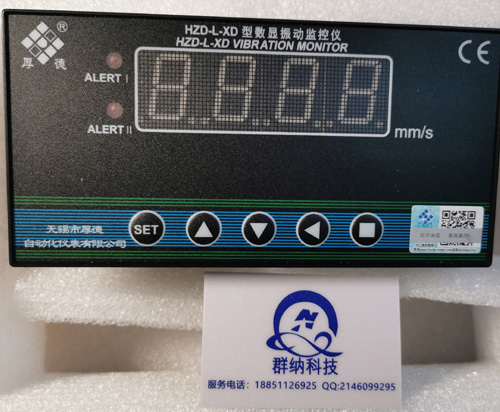

HZD-L-XD型數顯振動監控儀
功能說明
·實現智能處理：報警Ⅰ值、Ⅱ值、量程值可通過面板按鍵
·任意設置，無需電位器調整
·具有報警延時調整功能，以防止現場干擾引起誤報警
·具有上、掉電檢測功能，同時切斷報警、停機輸出回路，能有效抑制儀表誤報警
·后面板上有與振動幅度值成正比的電流輸出端子，供記錄輸出
技術指標
■ 電源: 24VDC ±5%
■ 輸入信號：接受HD-ST系列振動速度傳感器的信號
靈敏度：20mV/mm/s±5%
頻 響：5Hz～300Hz
輸入阻抗：>100KΩ
■ 量 程:0～99.9mm/s(RMS)
■ 顯 示:
顯示方式：四位0.8英寸LED數字顯示
顯示精度：±1%（滿量程）
光電管LED指示：報警Ⅰ值、報警Ⅱ值紅色LED
■ 電流輸出：4～20mA ， 輸出負載≤ 500Ω
■ 報警繼電器：節點容量5A/30VDC，常開觸點，密封：環氧樹脂
■ 溫度范圍
運行時：0℃～+65℃ 儲存時：-30℃～+80℃
■ 相對濕度：至95%，不冷凝
■ 外形尺寸：160×80×80mm
■ 開孔尺寸：152+1×76+1mm
■ 重 量：約1kg
訂貨代號
HZD- L-XD□-A□-B□-C□
選型說明
量程范圍A□
1-0～10.0mm/s
2*-0～20.0mm/s
3-0～50.0mm/s
傳感器選擇：B□1-HD-ST-2；2-HD-ST-3；3-ST-2FB；4*-HD-ST-6
報警延時：C□：1-0.1秒；2*-1秒；3-3秒
無特殊要求，廠家按*號生產；如有特殊要求，請與公司協商。
選型舉例：HZD-L-XD-A2-B4-C2
